本文檔主要介紹針對DO160、GJB181及HB20326機載電源特性測試系統的解決方案，包括詳細的測試項目、方法、系統組成以及核心硬件的技術指標，并展示了測試系統的軟件功能和部分案例以及該系統的閉環監測和一體化測控的優勢。
01 測試項目

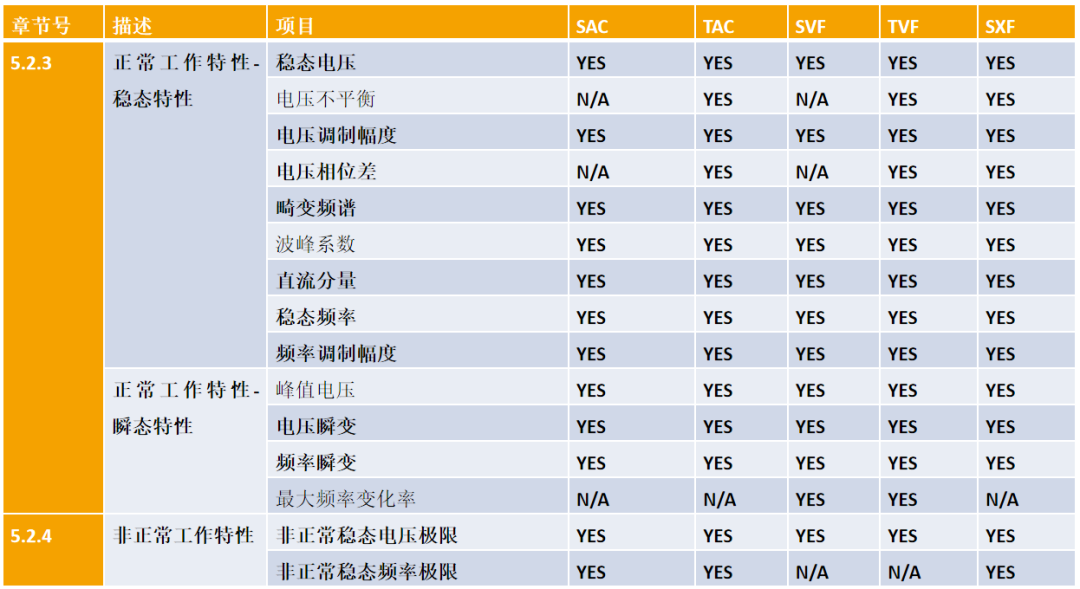

DO160G測試項目-交流

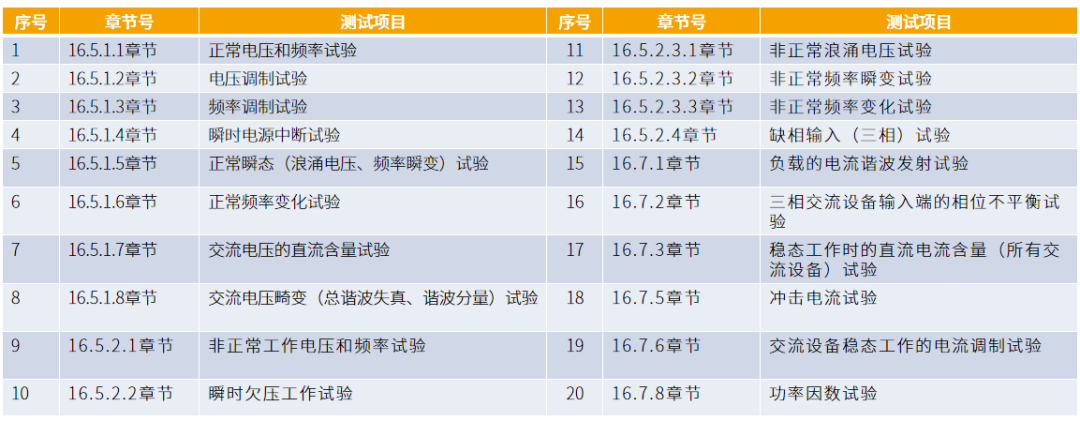

GJB181B測試項目-交流
HB20326測試項目-交流
02 測試方法
以部分三相交流測試為例，簡要介紹相關測試項目的測試方法。
1、負載特性
測試限值
測試布置
2、電壓調制
試驗條件
測試布置
3、電壓畸變頻譜
試驗條件
測試布置
4、電壓畸變系數
試驗條件
測試布置
5、供電轉換中斷
測試布置
03 測試系統
1、原理圖
2、測試布局
3、技術指標
核心硬件1-可編程交直流電源
PPS 45C10 機載交直流電源特性測試系統。具有高電壓/電流動態范圍，適用于航空領域的各種供電需求，無論負載情況如何，PPS 45C10輸出電壓的失真率均可保證低于0.1%。寬量程頻率可達到DC-200KHz。
PPS 45C10不但基于實時處理器技術，而且配備了內置的高性能PC及配套測試軟件Corelab，其擁有的任意波形編輯功能，能輕松模擬各種復雜波形。Corelab為用戶提供多樣的預置波形片段和大量符合電磁兼容及航天標準的標準測試項目，此外其還擁有強大的報告功能，能夠產生測試或測量報告。
產品特點：
> 滿足GJB181，MIL-STD-704和HB 20326標準要求；
> 支持交流和直流輸出,交流最大電壓可達450 Vrms，電流105 Arms，直流最大電壓可到636V，電流105A；
> 單臺電源最高輸出功率20KW，可定制120kW以上功率指標；
> 全功率四象限負載；
> 寬量程頻率范圍 DC-200KHz；
> 支持三相、單相和分相輸出；
> 支持諧波輸出；
> 支持頻率/幅度調制；
> 內置任意波形發生器，用戶可輕松編輯任意波，模擬復雜波形；
> 輸出電壓、電流監測/保護功能；
> 支持紋波閉環試驗；
> 一體化的設計，質量可靠、外觀精美、操作舒適；
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告。
核心硬件2-紋波信號發生器

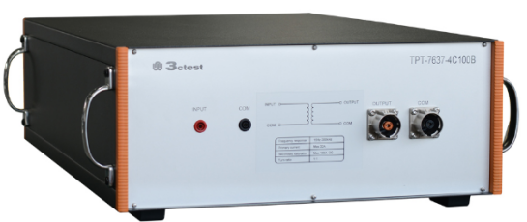

核心硬件3-耦合變壓器
核心軟件-Corelab
主要特點：
>測試項目可保存為自定義文件；
>支持設備和波形的容差配置、報告信息配置；
>具備支持設備和波形的校準測試模式、直接測試模式、標準庫測試模式；
>具備系統自檢功能；
>支持自動校準、閉環監測功能；
>支持序列多測試排程功能；
>支持編輯波形功能。

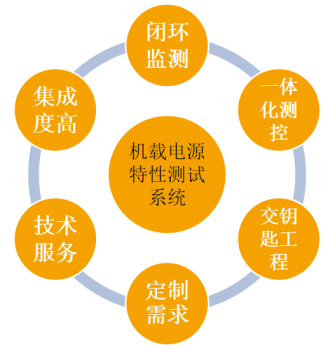

04 產品優勢
