CN14598-19用來評估被試裝置在其額定頻率下被激勵并受到施加于直流狀態量輸入的短時、傳導性的共模和差模工頻騷擾時能否正確工作的耦合網絡。強大的耦合能力保證在對被試品施加工頻實驗的全過程中均滿足其抗擾度要求，并在實驗結束后仍滿足參數要求，確保測試的重復性。耦合性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 滿足GB/T 14598.19& IEC 60255-22-7標準要求；

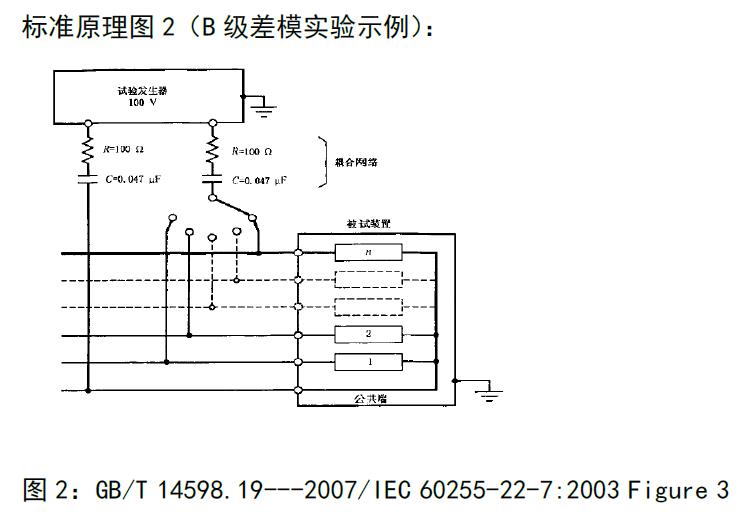

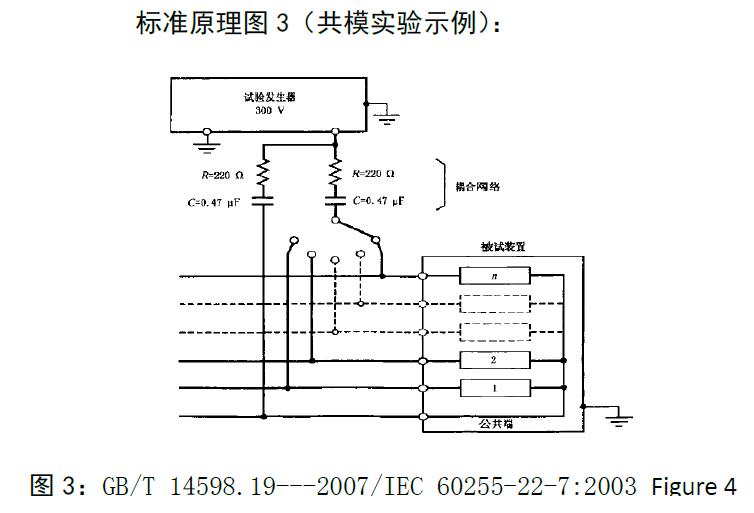

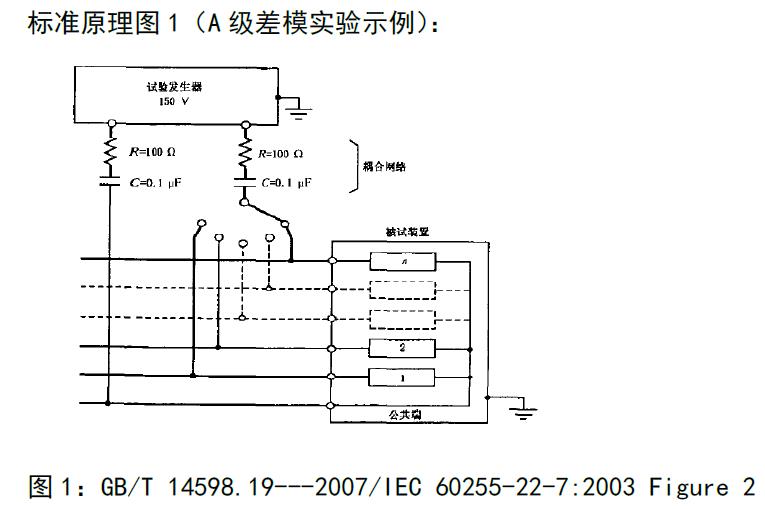

> 耦合網絡實現共模和差模兩種耦合方式；
> 阻容耦合模塊更換，可以滿足不同模式的測試；
|
技術參數 |
|
|
符合標準： GB/T 14598.19：2007/IEC 60255-22-7:2003 |
|
|
型號 |
CN14598-19 |
|
耦合波形 |
工頻電壓波,持續時間至少10S |
|
耦合模式 |
阻容耦合，共模和差模兩種形式 |
|
耦合器件 |
100Ω/0.047uF精度±5%，阻容模塊，外置 100Ω/0.1uF精度±5%，阻容模塊，外置 220Ω/0.47uF，精度±5%，阻容模塊，外置 |
|
工作電壓 |
最大100V DC（100Ω/0.047uF）阻容模塊1 最大150V DC（100Ω/0.1uF）阻容模塊2 最大300V DC（220Ω/0.47uF）阻容模塊3 |
|
實驗配置 |
被試裝置和耦合網絡之間的連接線長度應小于2m |
|
通用參數 |
|
|
重量 |
2.8kg |
|
尺寸 |
長×寬×高： 250× 200×133 mm |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15℃-35℃ (操作條件) |
|
相對溫度 |
45% - 75% (操作條件) |
|
包裝箱 |
紙箱 |
|
隨機附件 |
||
|
HV電纜 |
SFK 15F/SW黑色雙頭護套 |
1根 |
|
接地電纜 |
0.5m 黃綠色 |
1根 |
|
短接線 |
U型短接插頭 |
9根 |
|
耦合模塊 |
阻容耦合模塊 |
6個 |
|
資料 |
原廠測試證書 |
1份 |
|
操作手冊 |
1份 |
|
