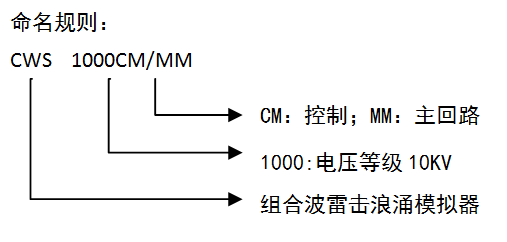

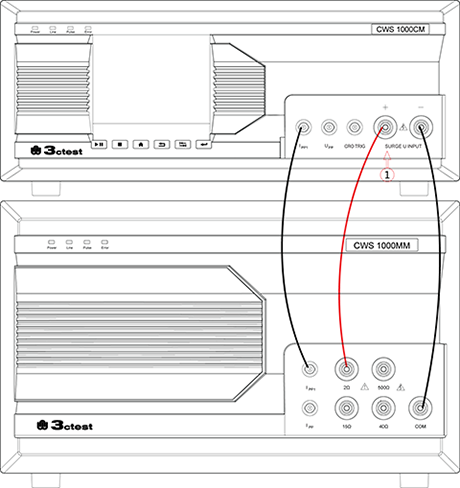

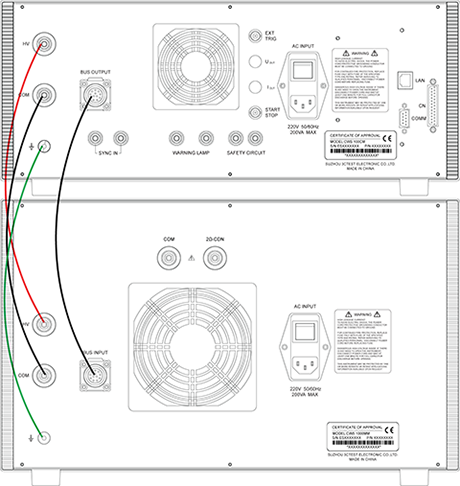

測試連接示意圖：
|
技術參數1.2/50us、8/20us |
||
|
測試電壓范圍 |
0.5kV–10.0kV± 10% |
|
|
電壓上升時間 |
1.2us± 30% |
|
|
電壓持續時間 |
50us± 20% |
|
|
測試電流范圍 |
0.25 kA–5.0kA± 10%（2ohm） |
|
|
電流上升時間 |
8us± 20% |
|
|
電流持續時間 |
20us± 20% |
|
|
輸出阻抗 |
2ohm、12ohm可選 |
|
|
實驗間隔時間 |
6s-99s(最短時間取決于實驗電壓) |
|
|
電壓峰值檢測 |
前面板BNC輸出:1000V:1V；液晶屏顯示測量值 |
|
|
電流峰值檢測 |
前面板BNC輸出:100A:1V；液晶屏顯示測量值 |
|
|
實驗次數 |
1–999次 |
|
|
觸發方式 |
自動、手動、外觸發輸入 |
|
|
實驗模式 |
實驗參數進行排程設置 |
|
|
技術參數10/700us、5/320us |
||
|
測試電壓范圍 |
0.5kV–10.0kV± 10% |
|
|
電壓上升時間 |
10us± 20% |
|
|
電壓持續時間 |
700us± 20% |
|
|
電流上升時間 |
5us± 20% |
|
|
電流持續時間 |
320us± 20% |
|
|
輸出阻抗 |
15ohm、40ohm可選 |
|
|
實驗間隔時間 |
11s-99s(最短時間取決于實驗電壓) |
|
|
電壓峰值檢測 |
前面板BNC輸出:1000V:1V |
|
|
電流峰值檢測 |
前面板BNC輸出:100A:1V |
|
|
實驗次數 |
1–999次 |
|
|
觸發方式 |
自動、手動、外觸發輸入 |
|
|
實驗模式 |
實驗參數進行排程設置 |
|
|
技術參數1.2/50us |
||
|
測試電壓范圍 |
0.5kV–10.0kV± 10% |
|
|
電壓上升時間 |
1.2us± 30% |
|
|
電壓持續時間 |
50us± 20% |
|
|
輸出阻抗 |
500ohm |
|
|
實驗間隔時間 |
5s-99s(最短時間取決于實驗電壓) |
|
|
電壓峰值檢測 |
前面板BNC輸出:1000V:1V |
|
|
實驗次數 |
1–999次 |
|
|
觸發方式 |
自動、手動、外觸發輸入 |
|
|
實驗模式 |
實驗參數進行排程設置 |
|
|
通用參數 |
||
|
顯示屏 |
5.7英寸TFT彩色觸摸屏 |
|
|
工作電壓范圍 |
AC 110V/220V，±10%，50/60Hz（國內默認AC 220V） |
|
|
保險絲 |
6A |
|
|
最大功耗 |
200W |
|
|
用戶存儲空間 |
無窮（PC） |
|
|
通訊方式 |
以太網、RJ45 |
|
|
安全電路 |
安全回路未關閉時停止工作 |
|
|
失效檢測 |
失效時前面板LCD顯示、并中斷儀器工作 |
|
|
檢測輸出方式 |
標準1米同軸線 |
|
|
機箱尺寸（W*H*D） |
19英寸 4U（CWS 1000CM）+6U（CWS 1000MM） |
|
|
儀器重量 |
約40Kg |
|
|
溫度范圍 |
15–35℃ |
|
|
濕度范圍 |
45%-75% |
|
|
氣壓范圍 |
86kPa～106kPa |
|
|
隨機標配 |
|
主機、測試線、電源線、保險絲、檢測報告、說明書 |
|
選配測試功能和附件 |
|
1. Surge耦合去耦網絡，滿足IEC61000-4-5 SPN系列： SPN 2216S10（10KV外置單相耦合/去耦網絡） SPN 3816S10（10KV外置單相耦合/去耦網絡） SPN 3816T10（10KV外置三相耦合/去耦網絡） SPN 3832T10（10KV外置三相耦合/去耦網絡） |
|
2. 信號線/通訊線測試用耦合/去耦網絡 IEC61000-4-5 CDN 405系列（10KV定制） |
|
3. 高壓差分探頭，型號VCF-80測試電壓8KV，衰減1000：1 |
|
4. 寬帶電流監測鉗 型號：CM 0220M |
