信號發生器技術參數

型號

CST 1075

CST 10150

CST 1075B

CST 10150B

CST 1075C

CST 10150C

CST 1075D

CST 10150D

CST 1075E

CST 10150E

適用標準

IEC /EN 61000-4-6

ISO 11452-4

GJB 151B CS114

ISO 7637-4 A波

YY 0505 CS測試

頻率范圍

9 kHz-3 GHz

4 kHz-3 GHz

1 μHz-35 MHz

9 kHz-3 GHz

頻率分辨率

0.23 Hz

1 μHz (4 kHz~100 kHz)
0.23 Hz (100 kHz~3 GHz)

1 μHz

0.23 Hz

頻率溫度穩定度

±0.5 ppm

±1 ppm+10 pHz

(4 KHz~100 KHz)
±0.5 ppm (100 KHz~3 GHz)

±1 ppm+10 pHz

±0.5 ppm

諧波

≤-30 dBc

<-55 dBc (4 kHz~100 kHz)
≤-30 dBc (100 kHz~3 GHz)

<-55 dBc

≤-30 dBc

非諧波

≤-50 dBc

<-60 dBc (4 kHz-100 kHz)
≤-50 dBc (100 kHz-3 GHz)

<-60 dBc

≤-50 dBc

輸出功率范圍

—120 dBm~ 0 dBm

（9 kHz~500 kHz）
—120 dBm~ +10 dBm

（500 kHz~3 GHz）

≤100 kHz：1.0 mVpp~10 Vpp
＞100 kHz：-120d Bm~0 dBm

≤10 MHz：

1.0 mVpp~10 Vpp
≤30 MHz：

1.0 mVpp~5.0 Vpp
≤35 MHz：

1.0 mVpp~2.5 Vpp

-120 dBm~ 0 dBm
（9 kHz~500 kHz）
-120 dBm~ +10 dBm
（500 kHz~3 GHz）

功率準確度

±1.0 dB

功率計分辨率

0.1 dB

≤100 kHz：0.1 mVpp
＞100 kHz：0.1 dB

0.1 mVpp

0.1 dB

內部調制源（LF）

正弦波0.1 Hz~500 kHz；
方波0.1 Hz~20 kHz；
三角波/鋸齒波0.1 Hz~100 kHz

≤100 kHz：

正弦波/方波, 三角波/鋸齒波

2 mHz ~1 MHz
＞100 kHz：

正弦波0.1 Hz~500 kHz；

方波0.1 Hz~20 kHz；
三角波/鋸齒波0.1 Hz~100 kHz

正弦波

2 mHz ~1 MHz；
方波

2 mHz ~1 MHz；
三角波/鋸齒波2mHz ~1MHz

正弦波

0.1 Hz~500 kHz；
方波

0.1 Hz~20 kHz；
三角波/鋸齒波0.1 Hz~100 kHz

調幅（AM）

調制深度  0％~100％;
調制速率 20 Hz-1 MHz

≤100 kHz：

調制深度 0％~120％;

調制速率 2mHz ~1MHz
＞100 kHz：

調制深度  0％~100％;
調制速率 20 Hz-1 MHz

調制深度

0％~120％;
調制速率

2 mHz ~1 MHz

調制深度

0％~100％;
調制速率

1 Hz ~25 kHz

信號發生器技術參數

型號

CST 1075

CST 10150

CST 1075B

CST 10150B

CST 1075C

CST 10150C

CST 1075D

CST 10150D

CST 1075E

CST 10150E

調頻（FM）

最大頻偏：5 MHz
調制速率20 Hz~1 MHz

≤100 kHz:

最大頻偏：1 MHz
調制速率2 mHz ~1 MHz
＞100 kHz：

最大頻偏：5 MHz
調制速率20 Hz~1 MHz

最大頻偏：5 MHz
調制速率2 mHz ~1 MHz

最大頻偏：5 MHz
調制速率1 Hz ~25 kHz

調相（ФM）

調制相位0°~360°;

20 Hz~1 MHz

≤100 kHz：調制相位0°~360°;
2mHz ~1MHz
＞100 kHz：調制相位0°~360°; 20 Hz~1 MHz

調制相位0°~360°;
2 mHz ~1 MHz

調制相位0°~360°;
1 Hz ~25 kHz

脈沖周期

200 ns~160 s

≤100 kHz：1 μs~500 s
>100 kHz：200 ns~160 s

1 μs至500 s

200 ns~160 s

脈沖寬度

100 ns~85 s

≤100 kHz：0 ns~100s
>100 kHz：200 ns~160 s

0 ns~100 s

100 ns~85 s

輸出接口

N (母)

VSWR

<1.5:1

功率計技術參數

頻率范圍

9 kHz - 6 GHz

4 kHz - 6 GHz

9 kHz - 6 GHz

測試電平

-50 dBm - +20 dBm

精度

±0.3 dB

輸入接口

N(母)

VSWR

<1.1:1

功放技術參數

頻率范圍

100 kHz ~230 MHz

100 kHz ~400 MHz

4 kHz~400 MHz

100 kHz~230 MHz

100 kHz~230 MHz

增益

最大增益50 dB±2 dB (100 W)

1dB增益

48.5 dB ± 2 dB (75 W)

VSWR

<1.5:1

輸出阻抗

50 Ω

輸出接口

N (母)

通用參數

工作電源范圍

AC 110 V/220 V ±10%，50 Hz /60 Hz±5%  （大陸地區默認AC 220 V 50 Hz）

最大功耗

500 W

尺寸

19" / 4U

重量

約15 kg

環境溫度

15℃~35℃

相對濕度

45%~75%

大氣壓力

86 kPa~106 kPa

功率差異

CST 1075

1dB線性功率75 W

CST 10150

1dB線性功率150 W

主機CST 1075 / CST 10150 (CST 1075E/ CST 10150E)

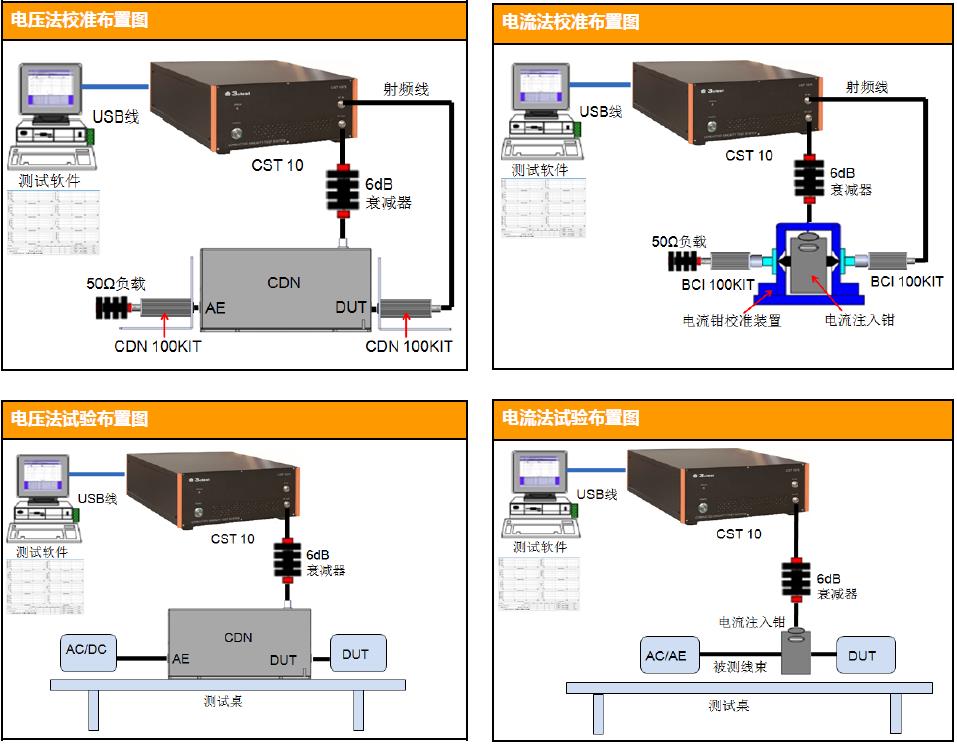

試驗附件(電壓法)

CDN耦合/去耦網絡

M系列電源線

M1，M2，M3，M2+M3，M4，M5：符合單相/三相電源要求，最大電流可達300 A

T系列          非屏蔽平衡線

T2，T4，T8

AF系列         非屏蔽非平衡線

AF2，AF4，AF8

S系列屏蔽電纜

S1，S2，S4，S8，S9，S25

其他

RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P

CDN校準裝置

150 Ω轉50 Ω

CDN 100KIT

電磁注入鉗

電磁注入鉗

BCIP-400

頻率范圍：4 kHz~400 MHz

衰減器

衰減器

6 dB/80 W衰減器(配CST 1075/ CST 1075E)

6 dB/200 W衰減器(配CST 10150/ CST 10150E)

主機CST 1075 / CST 10150 (CST 1075E/ CST 10150E)

試驗附件(電流法)

電流注入鉗      EM CL100

頻率范圍100 kHz－1GHz，耦合因子< 3 d（150 kHz - 500 MHz），內徑23 mm/32 mm

包含校準裝置 EM CL100 KIT

校準裝置

150Ω轉50Ω

BCI 100KIT

校準治具

BCICF-400

衰減器

衰減器

6 dB/80 W衰減器(配CST 1075/ CST 1075E)

6 dB/200 W衰減器(配CST 10150 /CST 10150E)

主機CST 1075B / CST 10150B

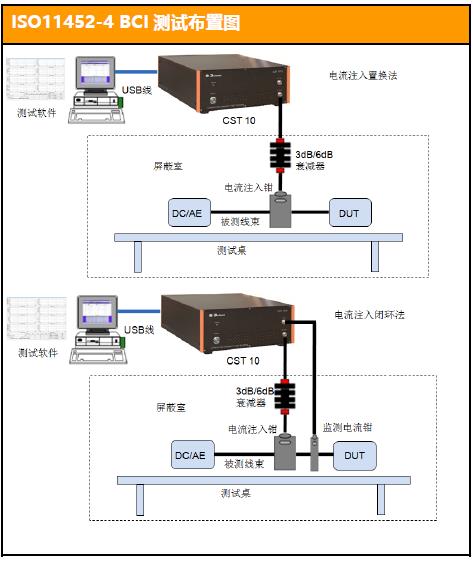

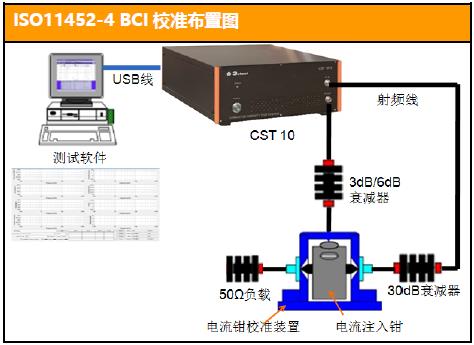

ISO 11452-4  BCI測試項目設備附件

衰減器

30 dB/80 W頻率范圍DC~1 GHz

衰減器

3 dB/80 W頻率范圍DC~1 GHz

(配CST 1075B)

衰減器

3 dB/200 W頻率范圍DC~1 GHz

(配CST 10150B)

50 Ω負載

50 Ω/80 W頻率范圍DC~1 GHz

電流注入鉗

BCIP-400

校準裝置

BCICF-400頻率范圍 DC~400 MHz

電流探頭

TWCM-500頻率范圍 1 kHz~500 MHz

測試軟件

EMC-S BCI

測試環境

屏蔽室

內進行

測試桌：

2,400 mm *1,000 mm *900 mm

接地參考板：

2,400 mm *1,000 mm *1,200 mm

主機CST 1075C / CST 10150C

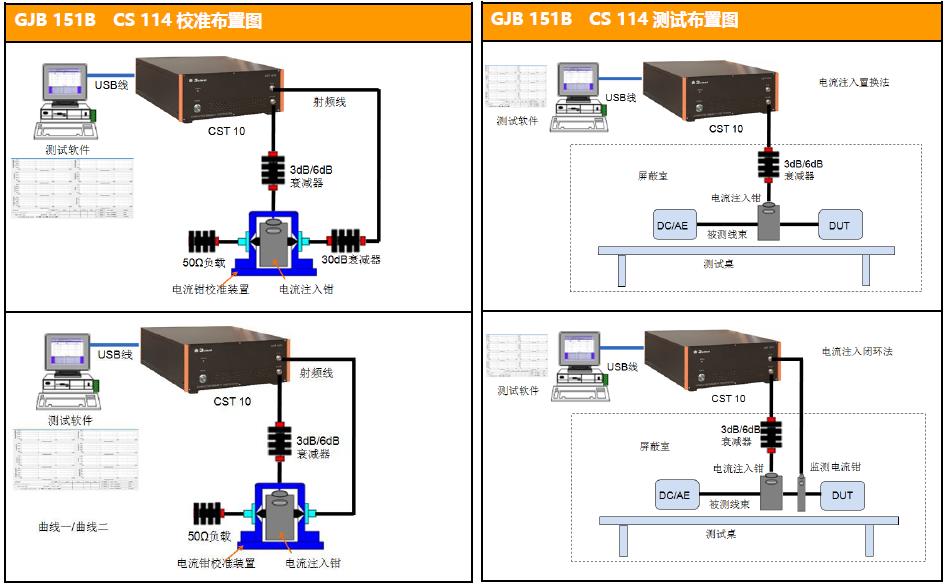

GJB 151B  CS 114測試項目設備附件

衰減器

30 dB/80 W頻率范圍DC~1 GHz

衰減器

3 dB/80 W頻率范圍DC~1 GHz

(配CST 1075C)

衰減器

3 dB/200 W頻率范圍DC~1 GHz

(配CST 10150C)

50Ω終端

50 Ω/80 W頻率范圍DC~1 GHz

電流注入鉗

BCIP-400

校準裝置

BCICF-400頻率范圍 DC~400 MHz

電流探頭

TWCM-500頻率范圍 1 KHz~500 MHz

測試軟件

EMC-S CS114

測試環境

屏蔽室內進行

測試桌：

2,400 mm *1,000 mm *900 mm

接地參考板：

2,400 mm *1,000 mm *1,200 mm

主機CST 1075D / CST 10150D

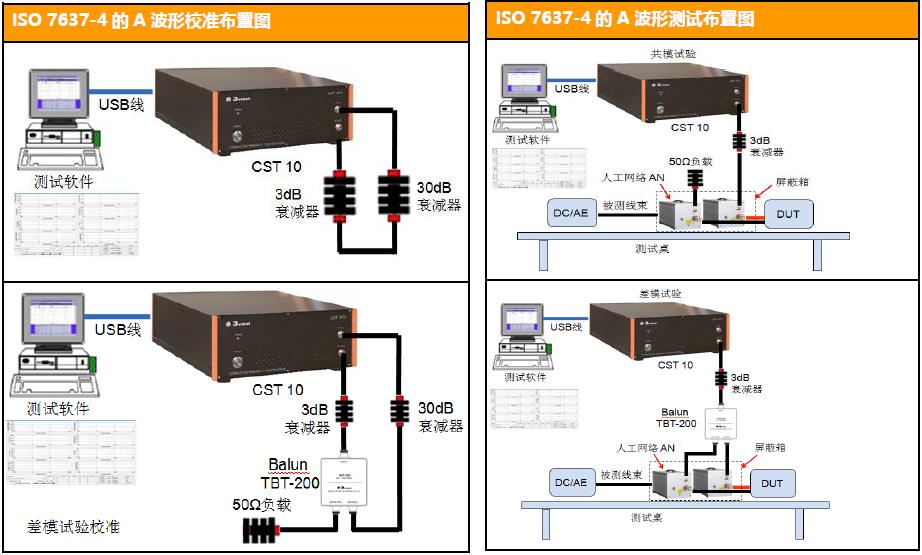

ISO 7637-4 A波測試項目設備附件

衰減器

30 dB/80 W頻率范圍DC~1 GHz

衰減器

3 dB/80 W頻率范圍DC~1 GHz        (配CST 1075C)

衰減器

3 dB/200 W頻率范圍DC~1 GHz       (配CST 10150C)

平衡/非平衡變壓器

TBT-200： 200 V; 1 MHz ~ 10 MHz; -3.3 dB; 50 Ω;

高壓人工網絡

TANHV 200：100 kHz ~ 150 MHz; 400 A; AC 700 V, DC 1 kV; 5μH || 50 Ω;

50Ω負載

50Ω/80W頻率范圍DC~1 GHz

高壓屏蔽罩

HVSE 400

高壓屏蔽轉接盒

HVSE 200

高壓電池負載

7637-4R500/120 3000 W

測試軟件

EMC-S 7637-4

測試環境

非屏蔽室內進行

測試桌：

2,400 mm *1,000 mm *900 mm

接地參考板：

2,400 mm *1,000 mm *1,200 mm

隨機標配

說明書、測試線、保險絲*2(備用件)、電源線,扁平接地線

衰減器，USB 2.0 打印機線，BNC 50Ω同軸終端負載，射頻電纜
