INS 800高頻噪聲模擬器是為了模擬繼電器開或關為代表性的經電感性組件的電流迅速起斷時產生的干擾。此類干擾含有較寬的頻譜（高達2GHz），經電源線和設備內部印制電路板的配線耦合、反射、共振并經IC放大，造成設備故障。該設備可用于評定電子設備抵抗瞬態傳導干擾的性能，并可定性的對電子設備系統的抗干擾性能局部環節的抗輻射性能以及系統的接地性能進行測試，在各種干擾模擬器中應用最廣，是實用性最強的儀器之一。
特點：
> 浮動輸出；
> 5種排程試驗；
> 內置50 Ω終端電阻；
> 手動方式選擇不同脈寬與耦合模；
> 同軸短路器簡易實現共差模試驗；
> 5.7寸彩色觸摸屏操作，可實現PC互連。

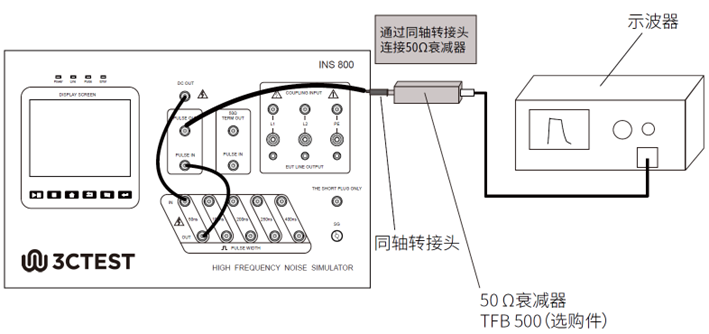

1、典型校準連接示意圖：
|
技術參數 |
|
|
輸出電壓 |
0.2kV ~ 4 kV±10%，內置50 Ω終端負載 |
|
極性 |
正或負 |
|
輸出阻抗 |
50 Ω |
|
上升時間 |
＜1 ns |
|
脈沖寬度 |
50 ns ~ 1000 ns（每步50 ns可調） |
|
重復頻率 |
MAX 60Hz，（取決于設定電壓） |
|
相位同步 |
0 ~ 359°,±10%（僅L1-L2） |
|
EUT能力 |
AC240 V 16 A、DC 60 V 16 A |
|
觸發方式 |
手動、自動、外部 |
|
測試時間 |
MAX 30秒/次 |
|
通用參數 |
|
|
工作電源 |
AC 110/220 V，土10%，50 Hz/60 Hz（大陸地區默認AC 220 V） |
|
環境濕度 |
45% ~ 75%RH（無凝露） |
|
相對溫度 |
15 ℃ ~ 35 ℃ |
|
外形尺寸 |
21英寸，6U |
|
重量 |
約30 kg |
|
隨機標配 |
|
|
說明書、同軸轉接頭、測試線、短路器、電源線、接地線、同軸線、保險絲。 |
|
|
選配附件 |
|
|
1．耦合去耦網絡 INSN 4032
|
AC 380 V 三相五線制 32 A 輸入電壓 4000 V |
|
2．耦合去耦網絡 INSN 4050
|
AC 380 V 三相五線制 50 A 輸入電壓 4000 V |
|
3. 衰減器TFB 500
|
輸出阻抗：50 Ω 衰減比：500:1 頻率范圍：DC-400 MHz |
|
4. 電容耦合夾 CCC 100(NMHV連接端子)
|
耦合電容: 100 pF～1000 pF DC 8 kV 絕緣能力：＞8 kV (1.2/50 μs) 外形尺寸：1040×140×110 mm |
|
5.電流注入鉗 BCIP-400
|
頻率范圍：10 kHz～400 MHz 內徑：φ40 mm |
|
6.隔離變壓器，校準轉接頭。 |
|
