CDN 405AF8用來評估低速非屏蔽不對稱通信線耦合去耦網絡。根據測試需求更換限流電阻、耦合器件和去耦器件，強大的去耦能力可以使輔助設備(AE)免受浪涌的影響，確保測試的重復性。最大浪涌電壓為6KV，傳輸速率最大100kBit/s。此款CDN將滿足IEC/EN 61000 - 4 - 5：2017的標準。是按照IEC/EN 61000 - 4 - 5圖9非屏蔽的不對稱低速數據線標準來設計。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 可以用于測試100 KBit/s速率
> 1/2/3/4/8線非屏蔽 線對線/線對地
> 耦合波形1.2/50 ?s、8/20 μs
> 最大工作電流2A
> 接口規格為4mm 香蕉頭
> 可以兼容國外發生器輸出端口進行通信測試
> 根據試驗需求更換限流電阻、耦合器件和去耦器件
技術參數
項目
CDN 405AF8(2A)
標準
IEC/EN 61000 -4 -5
耦合波形
1.2/50μs、8/20μs
脈沖電壓
6 kV
耦合模式
1/2/3/4/8線非屏蔽 線對線/線對地
耦合器件
GDT90、TVS76、C05可選
去耦器件
GDT90、TVS76、TVS 200、C250可選
輸出阻抗
1個40Ω阻抗模塊
通信接口規格
4 mm香蕉頭
數據速率
100 Kbit/s
工作電壓
由耦合模塊、去耦模塊決定
工作電流
最大2A
去耦電感
20 mH
通用參數
重量
約22 kg
尺寸
475 mm×235 mm×195 mm
殼體材料
鋁材料
環境溫度
15 ℃ - 35 ℃ (操作條件)
相對濕度
45% - 75% (操作條件)
包裝箱
紙箱
|
隨機標配 |
|
|
測試線、限流模組NR40、原廠測試證書、說明書 |
|
|
選配器件 |
|
|
CD-GDT90 |
耦合器件GDT90（90V DC） |
|
CD-TVS76 |
耦合器件TVS76 （76V DC） |
|
CD-C05 |
耦合器件0.5uF電容 |
|
DP-GDT90 |
去耦器件GDT90（90V DC） |
|
DP-TVS76 |
去耦器件TVS76（76V DC） |
|
DP-TVS200 |
去耦器件TVS200（200V DC） |
|
DP-C250 |
去耦器件250VAC電容 |
注：購買CDN網絡時必須要從選配器件中購買一個耦合器件和兩個去耦器件，才可以使用CDN網絡。此外殘壓與去耦器件的類別有關，不同的去耦器件殘壓的波形與幅值不同。
選配器件示例：

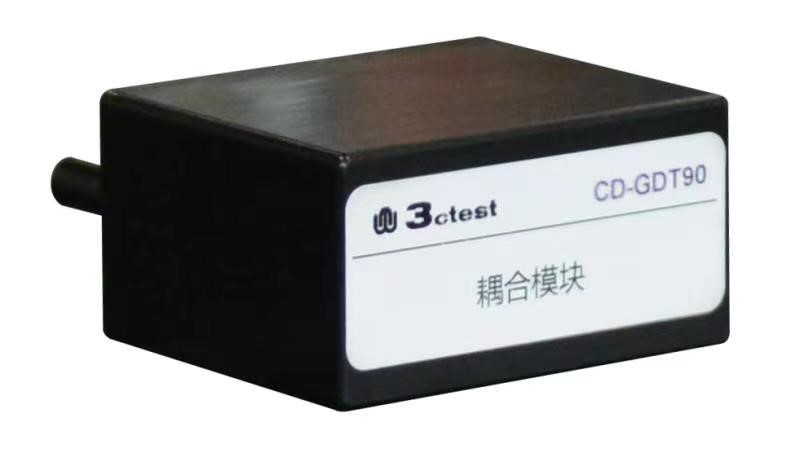

耦合器件CD-GDT90

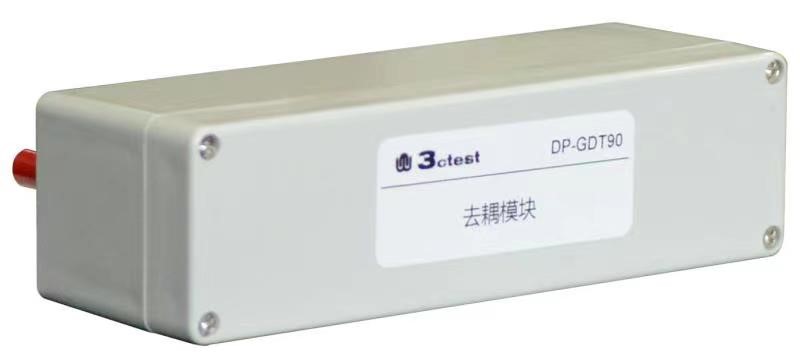

去耦器件DP-GDT90
