技術參數

微脈沖發生器模塊P1

測試電壓

3 V ~ 600 V

極性

負

上升時間Tr

0.5 μs ~ 1 μs

1.5 μs ~ 3 μs 無負載

持續時間Td

50 μs ± 20% 無負載

12 μs ± 20% 2 Ω匹配負載

1 ms ± 20% 無負載

1 ms ± 20% 50 Ω匹配負載

2 ms ± 20% 無負載

1.5 ms ± 20% 10 Ω匹配負載

0.2 ms ± 20% 無負載

0.3 ms ± 20% 無負載

0.5 ms ± 20% 無負載

源阻抗

2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

試驗次數

1 ~ 9999

DUT電壓監控

10:1

DUT電流監控

40 A : 1 V

脈沖間隔

0.2 s ~ 999 s (其中最小間隔根據輸出電壓)

微脈沖發生器模塊P1b（配合上位機軟件AutoLab使用）

測試電壓

3 V ~ 600 V

極性

負

上升時間Tr

<3 μs

持續時間Td

0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms

源阻抗

2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

微脈沖發生器模塊P2a

測試電壓

3 V ~ 200 V

極性

正

上升時間Tr

0.5 μs ~ 1 μs

1.5 μs ~ 3 μs  無負載

持續時間Td

50 μs ± 20% 無負載

12 μs ± 20% 2 Ω匹配負載

1 ms ± 20% 無負載

1 ms ± 20% 50 Ω 匹配負載

2 ms ± 20% 無負載

1.5 ms ± 20% 10 Ω匹配負載

0.2 ms ± 20% 無負載

0.3 ms ± 20% 無負載

0.5 ms ± 20% 無負載

源阻抗

2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

試驗次數

1~ 9999

DUT電壓監控

10:1

DUT電流監控

40 A : 1 V

脈沖間隔

0.2 s ~ 999 s(其中最小間隔根據輸出電壓)

耦合方式

ICC, DCC

電快速瞬變/脈沖群發生器模塊P3a/3b

測試電壓

18 V ~1000 V

極性

脈沖3b為正，脈沖3a為負

上升時間Tr

5 ns ± 30% 50 Ω負載

5 ns ± 30% 1000 Ω負載

持續時間Td

150 ns ± 45 ns 50 Ω負載

150 ns ± 45 ns 1000 Ω負載

源阻抗

50 Ω

脈沖個數

1 ~ 200

脈沖群間隔時間

50 ms ~ 999 ms

脈沖頻率

0.1 kHz ~ 200 kHz

測試持續時間

1 s ~ 50000 s

耦合方式

CCC，DCC

輸出方式

源端口輸出 BNC

電源端口輸出 同軸端子

電快速瞬變/脈沖群發生器模塊P6（配合上位機軟件AutoLab使用）

測試電壓

3 V ~ 600 V

極性

負

上升時間Tr

60 μs

持續時間Td

0.2 ms、0.3 ms、0.5 ms、1 ms、2 ms

源阻抗

2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω

通用參數

供電電壓

AC 220 V，±10%，45 Hz ~ 65 Hz

環境溫度

15 ℃ ~ 35 ℃

相對溫度

35% RH ~ 85% RH（無凝露）

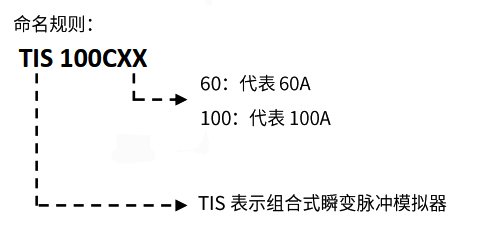

外形尺寸

TIS 100C06
輸出電流60 A，4U機箱

TIS 100C10
輸出電流100 A，6U機箱

重量

TIS 100C06
約20 kg

TIS 100C10
約20 kg

觸發方式

自動觸發、手動觸發、外部觸發

網絡

內置耦合/去耦網絡80 V/60 A ；最大電流可達100 A（需定制）

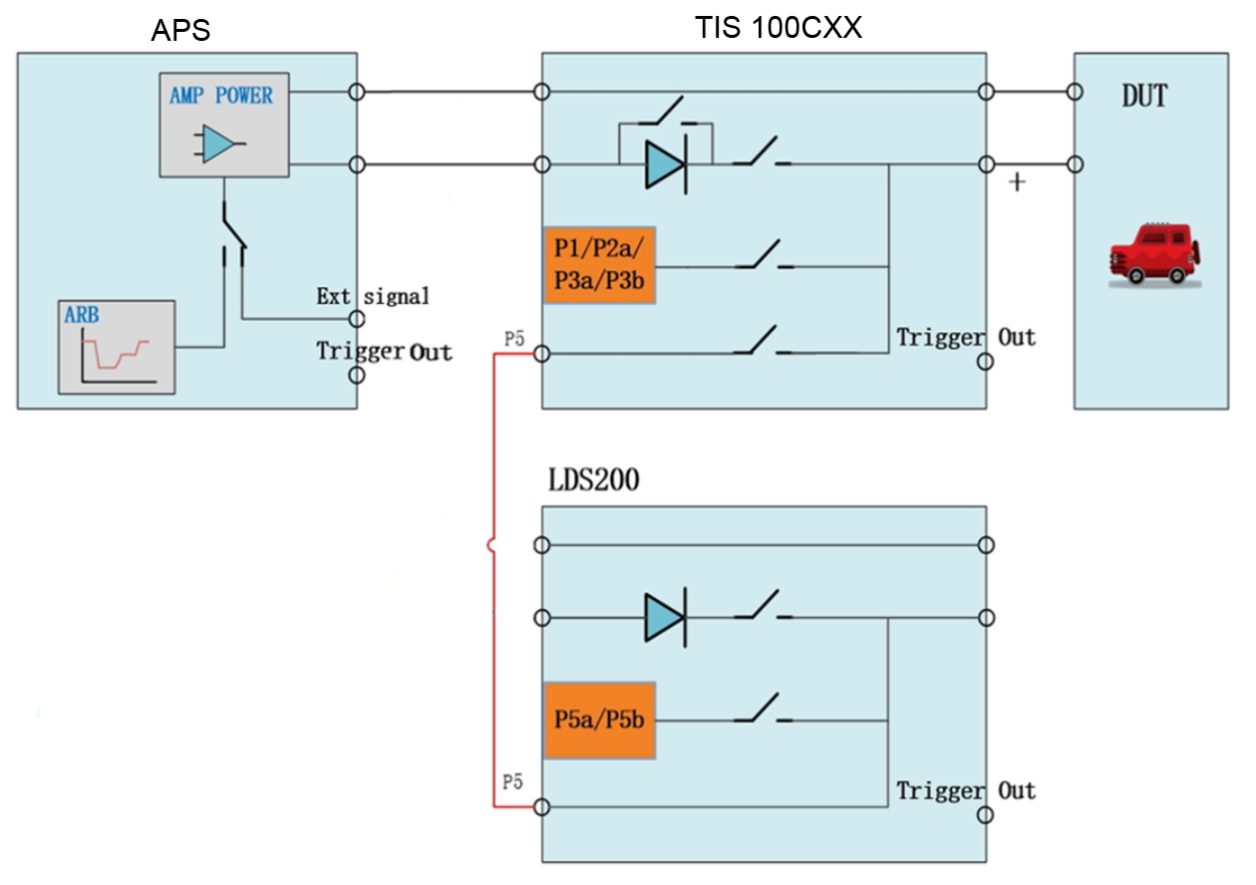

輸入

被試設備供電

直流電壓從APS或其他直流電源輸入

脈沖5,7

通過TIS 700系列的網絡疊加脈沖5和脈沖7

輸出

從LDS200輸入

中央被試設備輸出端口

同軸輸出端口

連接符合ISO7637-3標準要求的電容耦合鉗

標配附件

主機一臺、說明書、檢測報告、產品質保書、測試線、電源線、DUT電源線、接地線

選配附件

ISO 7637-3校準附件

1

電流注入BCIP7637-3

頻率范圍：4 kHz ~ 100 MHz

2

校準夾具BCICF-200

頻率范圍：DC-200 MHz

特性阻抗：50 Ω

3

直接電容耦合DCC-100nF

容值：100 nF

耐壓值：200 V

4

直接電容耦合DCC-100pF

容值：100 pF

耐壓值：200 V

5

直接電容耦合 DCC-470pF

容值：470 pF

耐壓值：200 V

6

電容耦合夾V-EFTC

耦合電容：100 pF ~ 200 pF DC 5 kV

ISO 7637-2校準附件

7

校準電阻 PVK

型號

阻抗 [Ω]

PVK 05

0.5

PVK 1

1

PVK 2

2

PVK 4

4

PVK 10

10

PVK 20

20

PVK 30

30

PVK 50

50

其他附件

8

軟件

計算機聯機控制軟件AutoLab，支持windows 7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；

它能夠自動/手動識別所連接的AutoLab測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。
