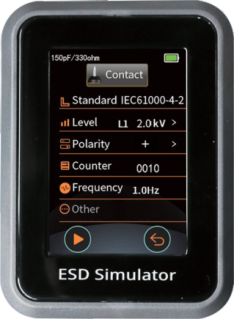

>   3.5英寸彩色觸摸屏控制

>   測試電壓最高可達17 kV

>   人體工程學設計和UI設計

>   放電模塊可更換，自動識別

>   電池最長可工作18 h

>   兼容直流供電/交流供電

>   支持通過光纖通信進行遠程控制

>   內置3種測試模式：標準測試、排程測試和簡易測試

技術參數

電壓范圍

0.5 kV ~ 17 kV(±5%)

電壓步進

100 V

極性

正/負/先正后負

保持時間

5 s ~ 10 s

放電電極

空氣放電圓頭/接觸放電尖頭

RC模塊

150 pF/330 ohm（支持選配其他RC模塊）

RC模塊識別

自動識別并顯示

控制方式

觸摸屏，觸發鍵，光纖遠程控制

重復頻率

單次/0.1 Hz/0.2 Hz/0.5 Hz/1 Hz/2 Hz/5 Hz/10 Hz/20 Hz

觸發模式

手動、自動、遠程控制

脈沖計數

1 ~ 9,999

排程測試

最多4個排程等級，按順序測試

TDT計數功能

檢測槍頭電壓低于設置電壓的閾值時計數一次

自檢

使用前可以使用自檢功能自動校驗

溫濕度

內置溫濕度計，可以用作記錄環境和儀器保護

電壓閾值

50%，60%，70%，80%，90%

電池組參數

電池類型

鋰電池

模組電壓

11.1 V

容量

27 Wh

電池續航時間

接觸放電17 kV，1 Hz，先正后負，約14 h

接觸放電8 kV，1 Hz，先正后負，約18 h

電池充電器供電電壓

輸入：100 V ~ 240 V，50 Hz ~ 60 Hz

輸出：13 V  0.8 A

電池充電時間

約5 h（充滿電自動保護）

循環壽命

300次（充放電次數）＞80%

通用參數

顯示屏

3.5英寸彩屏

語言

中文、英文

自動關機功能

無操作時自動關機：5 min/10 min/15 min/30min/從不

亮度設置

0 ~ 100%

熄屏設置

無操作時自動熄屏：5 min/10 min/15 min/30min/從不

記錄日志

記錄最近4組試驗參數

通訊方式

光纖通訊

儀器接地連接方式

4 mm香蕉插頭

儀器尺寸

285 mm*85 mm*245 mm

儀器重量

約1.25 kg (含電池)

溫度范圍

5 ℃ ~ 40 ℃

相對濕度

20% ~ 80% RH(無凝露)

氣壓范圍

86 kPa ~ 106 kPa

EDS MAX16標配附件

1

阻容模塊

150 pF/330 ohm

型號：20C150R330

2

槍頭模塊

型號：EDS MAX20-TM330

3

空氣放電槍頭

型號：EDS MAX20-AirTip

4

接觸放電槍頭

型號：EDS MAX20-ConTip

5

電池組（數量：2）

型號：TST231-3S1P

6

電源充電器

型號：FY1300800

7

底座

型號：EDS MAX20-BASE

8

靜電槍手提箱

尺寸：420 mm(W)*185 mm(H)*350 mm(D)
 重量：5.3 kg(含靜電槍)

9

接地線

型號：CSX210GX2.5HJ

10

出廠報告

1份

11

操作說明書

1份

EDS MAX16選配附件

1

槍頭模塊2

型號：EDS MAX20-TM2000

2

阻容模塊

50 pF/100 ohm

型號：20C50R100

100 pF/1500 ohm

型號：20C100R1500

150 pF/150 ohm

型號：20C150R150

150 pF/2000 ohm

型號：20C150R2000

200 pF/0 ohm

型號：20C200R0

200 pF/50 ohm

型號：20C200R50

250 pF/0 ohm

型號：20C250R0

330 pF/330 ohm

型號：20C330R330

330 pF/2000 ohm

型號：20C330R2000

500 pF/100 ohm

型號：20C500R100

500 pF/500 ohm

型號：20C500R500

500 pF/5000 ohm

型號：20C500R5000

根據用戶需求定制阻容模塊

3

電源轉接盒

型號： EDS MAX20-ADBOX

4

直流電源

型號：EDS MAX20-DC Power

5

靜電放電測試臺

(可定制尺寸)

型號：ESDD

垂直耦合板 500 mm*500 mm*3 mm(型號：ESD-DZ)

水平耦合板 1600 mm*800 mm*2 mm(型號：ESD-CZ)

參考接地板 2700 mm*1800 mm*2 mm(型號：ESD-CD)

測試桌 1600 mm*800 mm*800 mm，全實木

絕緣襯墊1600 mm*800 mm*0.5 mm

接地高壓電阻470 kohm*2(型號：ES470)

6

靜電放電發生器校準裝置

型號：ESDD-D

符合IEC 61000-4-2:2025標準要求

7

EDS 校準配件

型號：ESD - CALA

用于IEC / EN61000-4-2的波形校準，包括2 ohm 靶子/ 4GHz，同軸電纜，用戶手冊

8

衰減器

型號：JZ602

阻抗：50 ohm     衰減：20 dB

9

衰減器

型號： JZ603

阻抗：50 ohm     衰減：30 dB

10

抗擾度測試軟件

型號：CoreLab

兼容Windows7/8/10/11操作系統。

支持以太網接口和串口通訊模式。

支持參數排程測試、測試序列，一鍵進行測試，操作簡單。

可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。

11

靜電光纖轉串口通訊盒

型號：EDS-REMOTE

實現上位機軟件對儀器的遠程控制功能

12

光纖

型號：HFBR4503-4513 雙芯帶護套 10m

配合EDS-REMOTE實現上位機軟件對儀器的遠程控制功能。

13

高壓分壓計

型號：EDS-HVM30
依據IEC/EN 61000-4-2 Ed.2要求設計，用于測量靜電放電發生器空氣放電模式下輸出電壓是否滿足標準要求。
測試電壓：最高30 kV；放電模式：空氣放電；
阻抗：20 GΩ//3 pF；衰減比：20651:1（參考值）
