通用參數

顯示屏

5.7英寸TFT觸摸屏

工作電源范圍

110 V / 220 V，±10%，50/60 Hz

保險絲

6 A

最大功耗

100 W

用戶存儲空間

無窮（PC）

通訊方式

以太網LAN、RJ45

外部控制方式

D-sub 25p

外部觸發輸入

BNC，5 V TTL

CRO觸發輸出

BNC，5 V TTL

運行控制輸入

BNC，5 V TTL

外部同步輸入

45-65 Hz，同名端與異名端之間20-500 V

同名端、異名端與機殼0-500 V

警告燈輸出

0-220 V AC 10 A/0-48 V DC 3 A

電源取決于外接信號燈的種類

安全電路

安全回路開路時停止工作

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

EUT電壓監視輸出

BNC，100:1同軸端子輸出

EUT電流監視輸出

BNC，10 A : 1 V同軸端子輸出

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

EUT電源電壓注入

4 mm香蕉插頭線

檢測輸出方式

標準1米同軸線

機箱尺寸

19英寸/6U/4U

或22U機柜

儀器重量（儀器型號不同，重量有差異）

例如：PFS 2210SVD / PFS 2210SD / PFS 2216SD 重量約為：40 Kg

PFS 1130D 重量約為：24 Kg或100 Kg（含電源）

溫度范圍

15–35 ℃

濕度范圍

45%–75%

氣壓范圍

86 kPa–106 kPa

符合IEC6100-4-11&IEC61000-4-29標準的電源故障測試

IEC/EN61000-4-11，GB/T17626.11和IEC/EN61000-4-29，GB/T17626.29單相交流和直流含電壓暫降、短時中斷和電壓變化的電源故障模擬器技術參數

EUT最大電壓

PFS22xxSD 、PFS22xxSVD系列： 250 V AC，300 V DC

PFS05xxD系列：55 V DC

PFS11xxD系列：130 V DC

PFS12xxD系列：140 V DC

PFS22xxD系列：300 V DC

EUT最大電流

PFS2216SD、PFS2216SVD:

 16 A  AC/DC 持續電流;

 20 A 持續5 s;

 40 A持續3 s;

PFS2210SVD、PFS2210SVD:

 10 A  AC/DC 持續電流;

 12 A 持續5 s;

 25 A持續3s ;

PFSxx05D： 6 A

 PFSxx010D：12 A

PFSxx20D： 22 A

PFSxx25D： 28 A

PFSxx30D： 33 A

PFSxx50D： 55 A

EUT適用電源

單相230 V及以下50~60 Hz±5%

直流300 VDC及以下提供直流控制

EUT電流電壓測量

LCD顯示   BNC端子：電壓100:1，電流10 A : 1 V

中斷電平

0%

暫降電平

0%-100%（適用于附件VVT/VMT系列）

0%，40%，70%，80%（適用于附件VVTxxxxSF系列）

暫降、中斷持續時間

0.3-9999周期或1 ms – 9999 ms

暫降、中斷間隔時間

50 ms – 50000 ms

暫降、中斷試驗時間

1 s – 9999 s

暫降、中斷上升、下降時間

發生器額定電流75 A及以下產品：1-5 μs(標準規定電阻校驗)

發生器額定電流75 A以上產品：1-50 μs(標準規定電阻校驗)

交流電壓變化電平

0-100%

交流電壓變化減少時間

突變（同暫降、中斷上升、下降時間）或500 ms – 60000 ms（100%-50%）

突變（同暫降、中斷上升、下降時間）或1000 ms - 60000 ms（100%-0%）

交流電壓變化增加時間

500 ms – 60000 ms（50%-100%）   1000 ms – 60000 ms（0%-100%）

交流電壓變化降低后持續時間

10 ms – 99999 ms

直流電壓變化電平

0-120%

直流電壓變化持續時間

1 ms – 9999 ms

直流電壓變化間隔時間

50 ms - 50000 ms

同步

0°- 360°，1°步進設置或隨機方式

觸發方式

手動、自動、外部觸發輸入

選配功能

電壓變化及兩臺直流電源非標準配置功能，若需要另外增加模塊

發生器峰值沖擊能力說明

型號

發生器耐電流沖擊能力

PFS 2210SD

500 A

PFS 2210SVD

500 A

PFS 2216SD

500 A

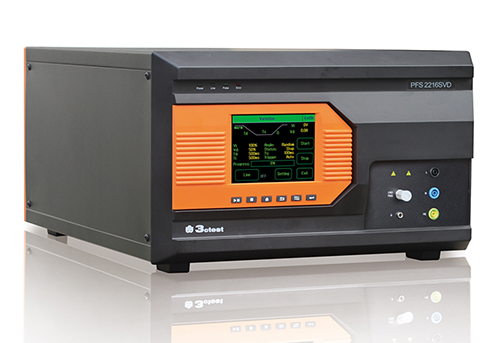

PFS 2216SVD

500 A

PFS 2232SD

500 A

PFS 2232SVD

500 A

PFS 0505D

24 V/50 A，48 V/100 A

PFS 0510D

24 V/50 A，48 V/100 A

PFS 1110D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1120D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1125D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1130D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 1150D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2210D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2225D

24 V/50 A，48 V/100 A，110 V/220 A

PFS 2250D

24 V/50 A，48 V/100 A，110 V/220 A

額定電流16 A及以下發生器符合IEC 61000-4-11負載能力說明

型號

發生器負載電流能力

PFS 2210SD

PFS 2210SVD

12 A  AC/DC 持續電流;

15 A 持續5 s;

25 A持續3 s;

PFS 2216SD

PFS 2216SVD

18 A  AC/DC 持續電流;

20 A 持續5 s;

40 A持續3 s;
