CDN 405T8A1耦合/去耦網絡用來測試非屏蔽對稱高速通信線路防雷擊浪涌能力。數據傳輸速率高達1,000 MBit/s。是按照IEC 61000-4-5:2017圖10非屏蔽的對稱高速數據線標準來設計,同時兼容IEC 61000-4-5:2005標準要求。采用高導磁性材料作為退耦器件，退耦性能及傳輸速率穩(wěn)定。
特點：
> 采用高導磁性材料作為退耦器件
> 同時對四路八線通信線測試輸出
> 傳輸速率10 MB/100 MB/1000 MB
> 同時迭加浪涌波形
> 耐浪涌沖擊能力強，標準耐壓6 kV,最大耐受10 kV峰值電壓（需定制）
> 限流電阻更換可以滿足不同線數雷擊浪涌波形測試

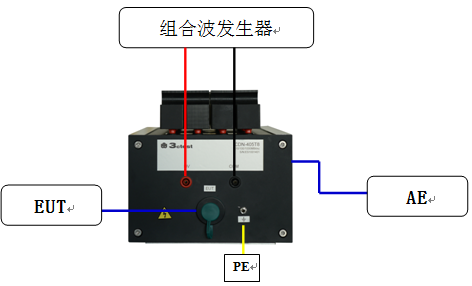

測試連接示意圖：
設計原理圖：
依據 IEC 61000-4-5：2017 Figure 10
|
技術參數 |
|
|
項 目 |
CDN 405T8A1 |
|
標準 |
IEC 61000-4-5：2017 IEC 61000-4-5：2005 |
|
耦合電壓波形 |
1.2/50 μs、10/700 μs |
|
耦合電流波形 |
8/20 μs、5/320 μs |
|
脈沖電壓 |
6 kV (10 kV 需要定制) |
|
耦合模式 |
共模（線對地） |
|
耦合器件 |
GDT 90 V氣體放電管 |
|
輸出阻抗 |
限流電阻根據測試要求可更換 |
|
通信接口規(guī)格 |
RJ45母連接器，連接電信線 |
|
腳位圖 |
Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
|
數據速率 |
10 MBit/s、100 MBit/s、1,000 MBit/s |
|
工作電壓 |
DC ：3-12 V |
|
工作電流 |
最大 1 A |
|
殘余電壓 |
＜15%（耦合浪涌電壓） |
|
通用參數 |
|
|
重量 |
約60 kg |
|
尺寸 |
615 mmx330 mmx315mm(長x寬x高) |
|
殼體材料 |
鋁合金 |
|
環(huán)境溫度 |
15 ℃ - 35 ℃（操作條件） |
|
相對濕度 |
45%-75%（操作條件） |
|
包裝箱 |
紙箱 |
|
標配附件 |
|
|
HV電纜浪涌 |
1 m高壓硅膠線，配香蕉插頭 2根 |
|
接地電纜 |
0.3 m 黃綠黃色 1根 |
|
短接器 |
U型 8個 |
|
連接網線 |
1 m cat 6網線 2根 |
|
資料 |
原廠測試證書 1份 |
|
操作手冊 1份 |
|
|
選配附件 |
|
|
NR80 |
80 ohm×2(滿足2線1.2/50 μs、8/20 μs） |
|
NR160 |
160 ohm×4(滿足4線1.2/50 μs、8/20 μs） |
|
NR320 |
320 ohm×8(滿足8線1.2/50 μs、8/20 μs） |
|
NR50 |
50 ohm×2(滿足2線10/700 μs、5/320 μs） |
|
NR100 |
100 ohm×4(滿足4線10/700 μs、5/320 μs） |
|
NR200 |
200 ohm×8(滿足8線10/700 μs、5/320 μs） |
|
NR25 |
25 ohm×8(滿足8線10/700 μs、5/320 μs） |
