技術參數

并聯電阻

EXT，10 Ω，20 Ω，40 Ω，120 Ω

觸發方式

自動、單次、外部觸發

模式選擇

機械開關、電子開關

最大實驗電壓

60 V DC

最大實驗電流

100 A

溫度報警

80℃

通用參數

工作電源范圍

交流100 V~240 V（±10%），50 Hz /60 Hz

保險絲

6A

最大功耗

100 W

儀器接地連接方式

≤10 mm香蕉插頭線

尺寸

320 mm（W）*205 mm（H）*300 mm（D）不包含插座

重量

約11 kg

環境溫度

15℃ ~ 35℃

相對濕度

45% ~ 75%

大氣壓力

86 kPa~106 kPa

人工網絡參數

頻率

0.1 MHz ~100 MHz

電容

0.1 μF

阻抗

5 μH||50 Ω，符合ISO 7637-2阻抗曲線

Z_PA

<5 mΩ

電子開關 VTE 100-ES參數（適用于＜400V低電壓瞬態）

開通、關斷時間

0.01 s ~ 99.99 s ±（10%+10 ms）

壓降

＜2 V@25 A，typical 2.3 V@100 A

開關時間

300 ns±20%@load 50 μH/0.6 Ω

瞬態保護電壓

440 V

尺寸

215 mm（W）*155 mm（H）*120 mm（D）不包含插座

重量

約3.2 kg

機械開關 VTE 100-MS參數（適用于＞400V高電壓瞬態）

開通、關斷時間

0.05 s ~ 99.99 s

最大開關電流

100 A

最大動作時間

25 ms

最大回彈時間

5 ms

釋放時間

10 ms

觸點

高純度銀，觸點無抑制

尺寸

215 mm（W）*155 mm（H）*120 mm（D）不包含插座

重量

約1.7 kg

型號說明

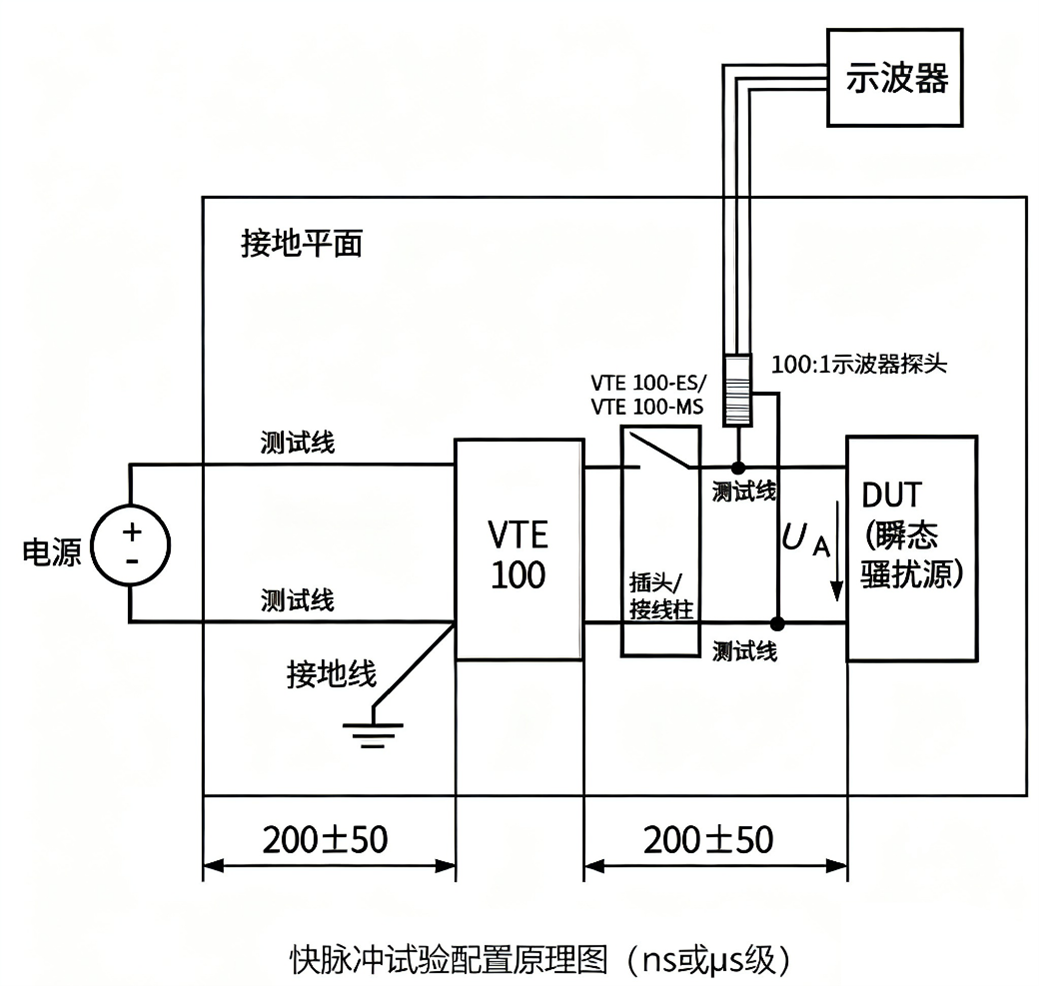

VTE 100產品包含主機、VTE 100-ES和VTE 100-MS三個部分

VTE 100

含5 μH||50 Ω人工電源網絡和并聯電阻Rs

VTE 100-ES

含100 A電子開關，用于測量低電壓瞬態（幅度低于400 V）

VTE 100-MS

含100 A機械開關, 用于測量高電壓瞬態（幅度超過400 V）

標配附件

說明書、檢驗報告、產品質保書、電源線、保險絲、測試線、數據線、連接柱、阻抗校準治具、燈籠插頭

選配附件

1

電子開關校準治具

型號： VTE-CAES
輸入電壓：13.5 V
電感值：50 μH
電阻值：0.6 Ω
用于13.5 V下驗證電子開關特性
