通用參數

顯示屏

5.7英寸TFT彩色觸摸屏

工作電源范圍

AC 110 V/220 V ±10%，50/60 Hz

（國內默認AC 220 V，50 Hz）

保險絲

6 A

最大功耗

250 W

用戶儲存空間

無窮（PC）

通訊方式

以太網、RJ 45

外部控制方式

D-sub 25p

外部觸發輸入

BNC, 5 V TTL

CRO觸發輸出

BNC, 5 V TTL

運行控制輸入

BNC, 5 V TTL

外部同步輸入

45-65 Hz,同名端與異名端之間20-500 V

同名端、異名端與機殼0-500 V

警告燈輸出

0-220 V AC 10 A/0-48 V DC 3 A

電源取決于外接信號燈的種類

安全電路

安全回路未關閉時停止工作

失效檢測

失效時前面板LCD顯示，并中斷儀器工作

儀器工作狀態指示

前面板LED指示、LCD顯示

儀器接地連接方式

使用扁平接地線

檢測輸出方式

標準1米同軸線

機箱尺寸

19英寸/6U *2臺

儀器重量

約30 kg

溫度范圍

15–35 ℃

濕度范圍

45%-75%

氣壓范圍

86 kPa–106 kPa

符合IEC 61000 - 4 – 5  浪涌模塊SURGE

測試電壓范圍

0.3 kV–6.0 kV/8.0 kV，±10%

電壓波形

波前時間: 1.2 μs ± 30%，

半峰值時間: 50 μs ± 20%

測試電流范圍

0.15 kA – 3.0 kA/4.0 kA，±10%

電流波形

波前時間: 8 μs ± 20%，

半峰值時間: 20 μs ± 20%

源輸出阻抗

2 ohm

輸出極性

正、負、正負交替

耦合電容

9 μF、18 μF

耦合電阻

10 ohm、0 ohm

耦合電阻可選IEC標準方式或自定義方式

脈沖周期

5 s – 99 s（最短取決于試驗電壓）

試驗次數

1–999次

觸發方式

自動、手動、外部觸發

同步

0° - 360°,1°步進設置或隨機方式

外置CDN負載能力說明

型號

SPN 38XXT

耦合電容

9 μF / 18 μF

去耦電感

1.5 mH

迭加方式

全自動模式排程

網絡容量

Max：AC 380 V

相電流16 A/32 A

三相5線，外置

隨機標配

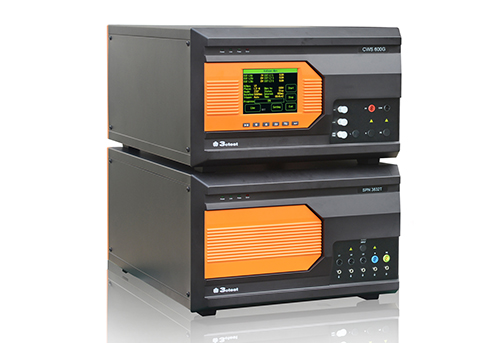

CWS X00G/SPN38XXT組合波雷擊浪涌模擬器測試系統、三芯電源線、短接插頭、測試線、接地線、保險絲、同軸線、出廠檢測報告、質保書、說明書。

選配件

1、CDN耦合去耦網絡

非屏蔽不對稱網絡  CDN 405AF8

（90 V氣體放電管耦合;測試電壓4 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

非屏蔽對稱網絡    CDN 405T8

（90 V氣體放電管耦合;測試電壓6 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

非屏蔽對稱網絡    CDN 405T8A1

（90 V氣體放電管耦合；測試電壓6 KV；AE/EUT端口-RJ45；最大承受電流1 A；去耦殘值90 V）

2、PC控制軟件CoreLab

支持Windows XP and Windows 7，使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序、測試設備并進行自動配置，幫助用戶靈活地生成測試報告。
